Simbol Listrik Lengkap (PUIL 2000)
Kali ini tekniklistrikku akan membahas sekaligus menshare/membagikan berbagai gambar simbol atau lambang komponen listrik berdasarkan PUIL 2000. Dimana dalam pembahasan kali ini akan memudahkan kamu dalam mengenali berbagai komponen listrik melalui lambang/simbol saja.
Bagi sobat yang kebingunan ketika hendak membaca gambar instalasi bangunan rumah ataupun rangkaian tenaga maupun PHB, bisa lihat simbol – simbol dibawah ini supaya paham
Sebenarnya, artikel ini hanyalah sebgai pelengkap dari artikel–artikel lain yang membahas suatu pembahasan yang didalamnya ada suatu simbol kelistrikan, karena demi kerapihan artikel maka saya buat terpisah.
Dibagi dalam 3 simbol gambar diagram yakni diagram saluran arus kuat, diagram untuk instalasi pusat dan gardu induk, dan diagram untuk gambar instalasi bangunan.
Langsung saja berikut simbol atau lambang-lambang komponen listrik tersebut:

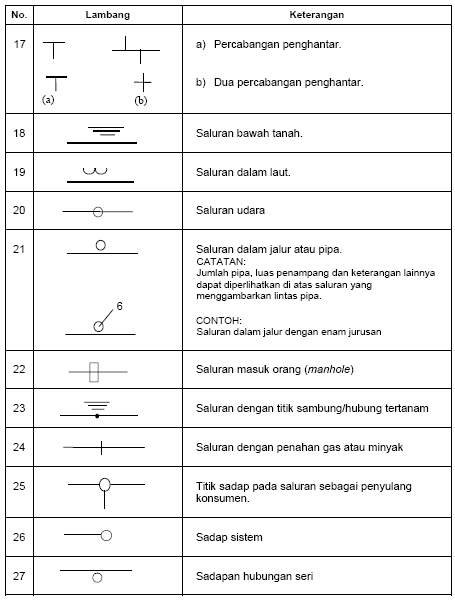

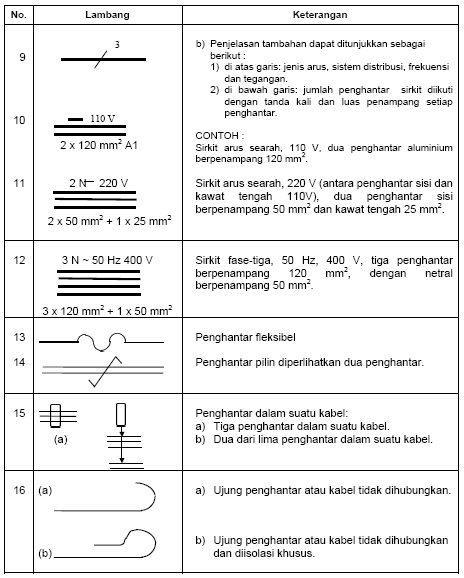

- Simbol gambar diagram saluran arus kuat:
- Simbol gambar diagram untuk instalasi pusat dan gardu induk :

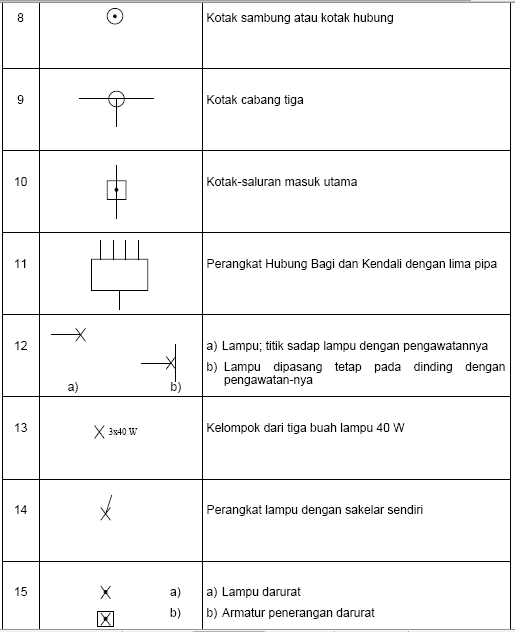

- Simbol diagram untuk gambar instalasi bangunan :
Itulah tadi berbagai simbol atau lambang komponen listrik diambil dan didasarkan pada peraturan yang telah ditetapkan pada PUIL 2000. Jika ada yang perlu ditanyakan, silahkan berpendapat pada kolom komentar.
Semoga dapat berpendapat bagi sobat-sobat sekalian, dan jangan lupa untuk share artikel ini.
Referensi Sumber Gambar : www.kelistrikanku.com/
